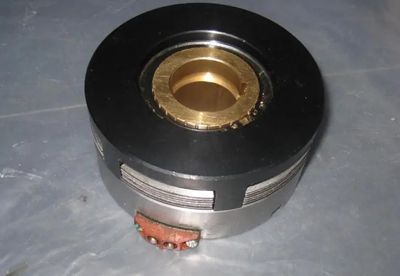

電磁離合器灌封膠
LD-107灌封膠是一款雙組份高導熱環氧樹脂灌封材料，主要解決線圈散熱困難、澆注體溫升太高以及灌封材料耐溫不夠的問題。
一、產品特點:
除具備一般環氧樹脂灌封材料的特點外,特別具有:
1、導熱性好，固化物具有的導熱效率。
2、耐高低溫性能好，能夠適應較寬溫度變化。
3、固化物柔韌性好、機械強度高。
4、線性膨脹系數和體積收縮率小。
5、粘接強度高，耐開裂性能。
二、產品用途:

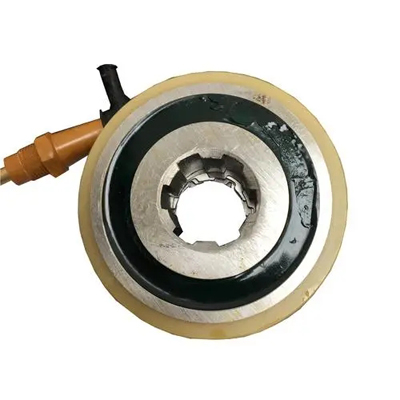

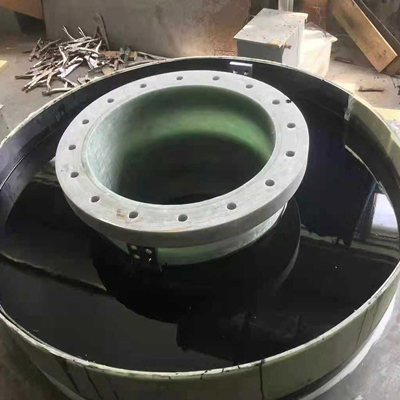

LD-107高導熱耐高溫灌封膠適用于大功率電機、線圈、傳感器、控制模塊、溫控探頭、大功率電子元器件以及需較好散熱的絕緣導熱灌封。
三、性能指標
項目 | 107A | 107B |
黏度(40℃cps) | 7000-11000 | 40-50 |
顏色 | 黑色 | 淡黃 |
項目 | 測試方法 | 數值 |
溫度循環 | (-45℃+155℃) | 10次無開裂 |
潮濕 | 15℃時濕度51% | IR無增加 |
功率老化 | 全動態96H | 無擊穿 |
阻燃性 | UL-94 | V-1 |
體積電阻率(Ω/cm) | ASTM D257 | 1.0×1014 |
表面電阻率(Ω) | ASTM D257 | 1.0×1014 |
耐電壓(KV/mm) | ASTM D14 | ≥30 |
導熱系數(w/m.k) | ASTM D5470 | 1.0-2.0 |
硬度 | Shore D | 85±5 |
注：粘度、顏色、固化時間可以根據使用者要求進行調整
四.使用方法：
1、灌封膠用之前，先將A料攪拌5分鐘，然后預熱至60℃備用。
2、將欲灌封的線圈（或要灌封的器件）進行工裝模具組裝，組裝完畢后，對整個工裝組合體在100℃加熱，驅除潮氣。
3、按照A：B=4：1的比例（重量比）將A、B料混合均勻，在60℃下抽真空10-20min，然后對線圈（或要灌封的器件）進行灌封，灌封過程中應將膠液緩慢灌入線圈（或要灌封的器件）中，此時灌封不易過滿，灌封完畢后的工裝器件抽真空處理10-15min，然后進行補膠。（真空度0.1MPa）
4、補膠完畢，按75℃下2小時+120℃下2小時(或根據要求調整固化工藝)進行加溫固化，固化完全的器件要隨爐冷卻到自然溫度后再取出加工。
五、注意事項
1、按重量配比稱量，AB混合后要充分攪拌均勻，以避免固化不完全。
2、攪拌均勻后請及時灌膠，在操作時間內使用完已混合的膠液。
3、操作過程中用多少配多少，避免浪費。在大量使用前，請先小量試用，掌握產品的使用技巧，以免差錯。
4、有極少數人長時間接觸膠液會產生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護手套，粘到皮膚上請用丙酮擦去，并使用肥皂清洗干凈。
5、如果膠液濺入眼睛，請立刻用大量清水沖洗，并請就醫處理。
六、包裝、儲存
1、本品包裝規格為25KG/套（A膠料20KG，B固化劑5KG）。
2、本品需在通風、陰涼、干燥處密封保存，保質期6個月，過期經試驗合格，可繼續使用；
3、107B料易吸潮，用完要及時把桶口密封好；
