產品別名 |
硅膠過濾機,硅橡膠擠出機 |
面向地區 |
全國 |
品牌 |
吉象 |
加工定制 |
是 |
螺桿數 |
單螺桿 |
電源 |
動能轉換 |
螺桿形式 |
雙頭等深不等距 |

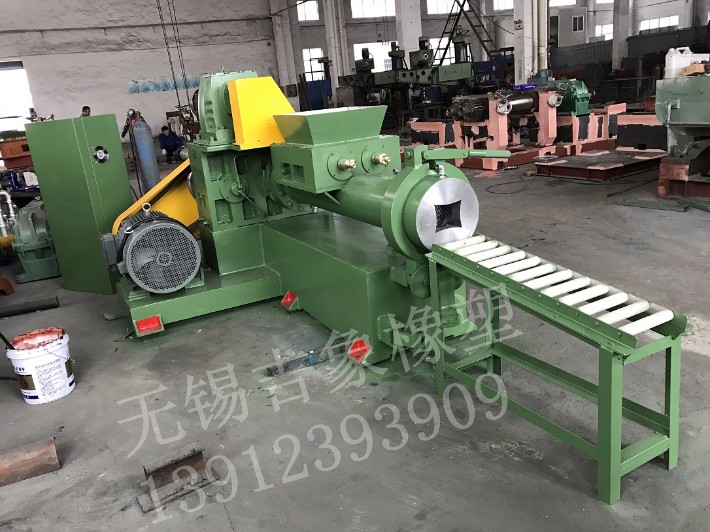

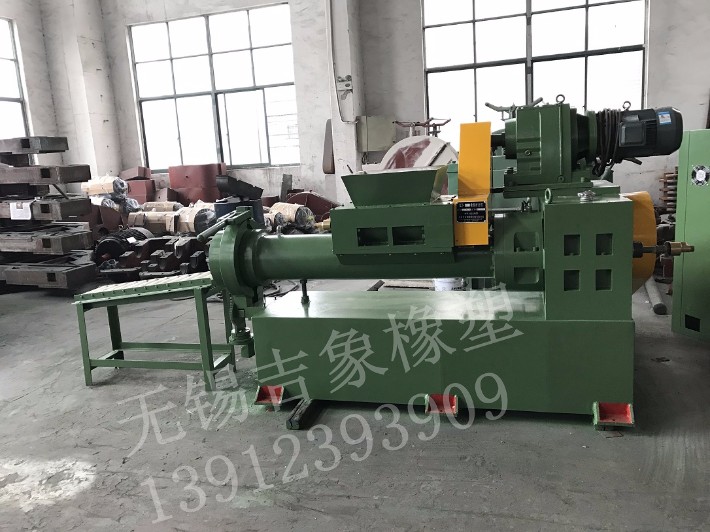

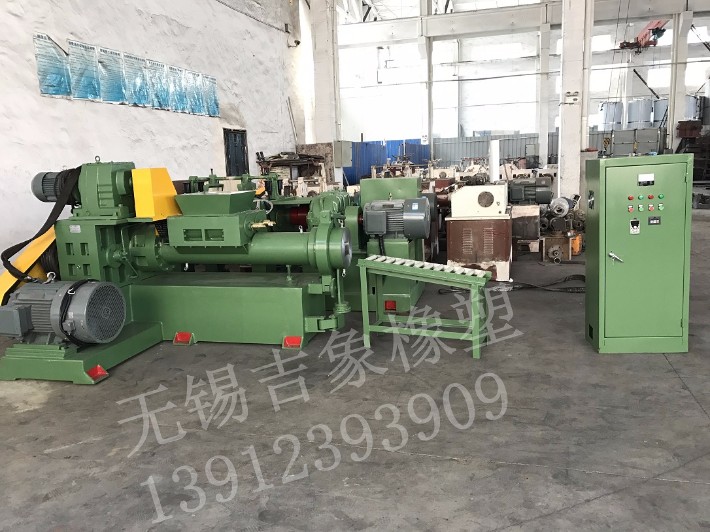

XJL150硅膠過濾機技術參數及圖片
一、用途
本機用于過濾天然和硅橡膠雜質，它適用于硅膠廠的過濾和擠出。
二、主要技術特征
1、螺桿直徑： 150mm
2、螺桿長徑比：1:6
3、螺桿轉速：10-40r/min
4、蒸汽壓力：0.3Mpa
5、冷卻水壓力：0.3Mpa
6、冷卻水溫度：5-18℃
7、螺桿型式：雙頭等距等深
8、硬齒面減速機：ZLYJ-280
9、主電機功率：37KW6級 電機轉速：980r/min
10、生產能力：350-450(kg/h)
11、外形尺寸（長*寬*高）：2200*1700*1500
12、設備重量：約3800KG
三、濾膠機的構造
1、XJL濾膠機由機頭、機身、推力軸承座、螺桿、減速器、底座、電機、水汽管路及電氣控制箱等部分組成。
2、螺桿選用鋼制造，其抗拉強度不低于550mpa表面經過熱處理，硬度不低于HRC47，它的動力由電經JZASOC減速機與接在螺桿末端的一對開式齒輪傳導，螺桿轉速不能調節，為了加熱或冷卻螺桿溫度，螺桿制成空心，通過三路接頭通入蒸汽或冷卻水。由于螺桿表面經過熱處理，所有耐磨性好。螺桿是在機身內壓力的條件下工作，其軸向力由裝在推力軸承座的8426軸承來承受。
3、機身鑄有夾層，便于加熱和冷卻，機身前部有可換襯套，可以根據襯套磨損程度來決定更換新襯套。機身后部有一方形進料口，膠料由此送入機身，因螺桿的運轉將膠料壓向機頭，經過濾網成條狀擠出。機身上部裝有攪拌桶，內有兩根攪拌輥，出料口配口20000px的輸送滑輪。主機為自動喂料，口模100*100，出料臺一臺，割膠鐵絲一個。
4、螺桿與襯套間的總間隙為0.355~0.555毫米，其兩側隙不小于0.67毫米，否則過小將會影響正常運轉，過大將會降低生產能力。
5、機頭為錯齒式，手動開啟，使用一定時間或濾網破裂時就要開啟機頭更換濾網，否則將會影響膠料過濾的產量和質量。
6、本機用交流封閉式異步電機傳動，電機型號為6級37KW變頻調速，電機下部墊有高120毫米的墊塊，以便在緊急情況下使用其他電機。
